密閉式膨張タンク：補給水圧力と膨張タンクのチャージ圧力P1の関係

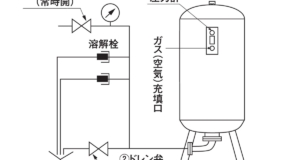

補給水圧力と膨張タンクのチャージ圧力P₁は『同じに設定することが重要です』。 この2 つの圧力が異なる場合、膨張タンクだけでなく、システム全体にさまざまな悪影響を及ぼします。

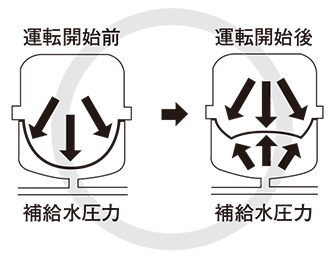

（1）運転開始前の圧力が補給水圧力（配管側圧力）＝チャージ圧力P₁のとき

‐熱源機運転前の膨張タンク内部はシステム水が入っていない状態となります。

‐補給水圧力とチャージ圧力P₁が等しい状態です。

‐運転開始後、熱膨張分のシステム水が膨張タンク内部に吸収されます。

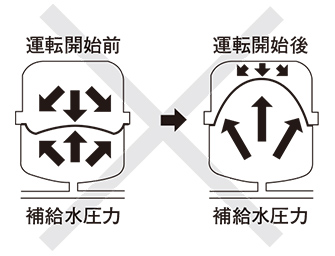

（2）運転開始前の圧力が補給水圧力（配管側圧力）＞チャージ圧力P₁のとき

‐熱源機運転前に、膨張タンク内部にシステム水が押し込まれた状態になります。

‐運転開始後、熱膨張したシステム水を吸収しようとしますが、容量が不足しているため膨張水を受け入れきれません。

‐結果として、安全弁が作動し、機器・配管共に負担がかかります。

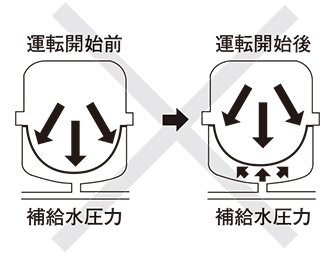

（3）運転開始前の圧力が補給水圧力（配管側圧力）＜チャージ圧力P1のとき

‐熱源機運転前、膨張タンク内部にシステム水が入っていない状態となります。
‐運転開始後も、配管側の圧力がチャージ圧力P1を超えるまで膨張タンク内にはシステム水が吸収されません。

‐必要な膨張水を受け入れる前に安全弁が作動することがあり、機器や配管に負担がかかります。

注意事項

（2）、（3）のケースで、システム全体の内圧が高くなり、安全弁が頻繁に作動してしまいます。これにより膨張タンク本来の省エネルギー性が損なわれるだけでなく、ダイアフラム（ブラダー）が短期間で破損する要因となります。また、他の設備機器や配管に負担がかかるため、必ず補給水圧力とチャージあるP1を一致させてください。
