密閉式膨張タンク：膨張タンク選定のポイント

膨張タンク選定のポイント

A. 補給水圧力の決定方法

＜空調システムの場合＞

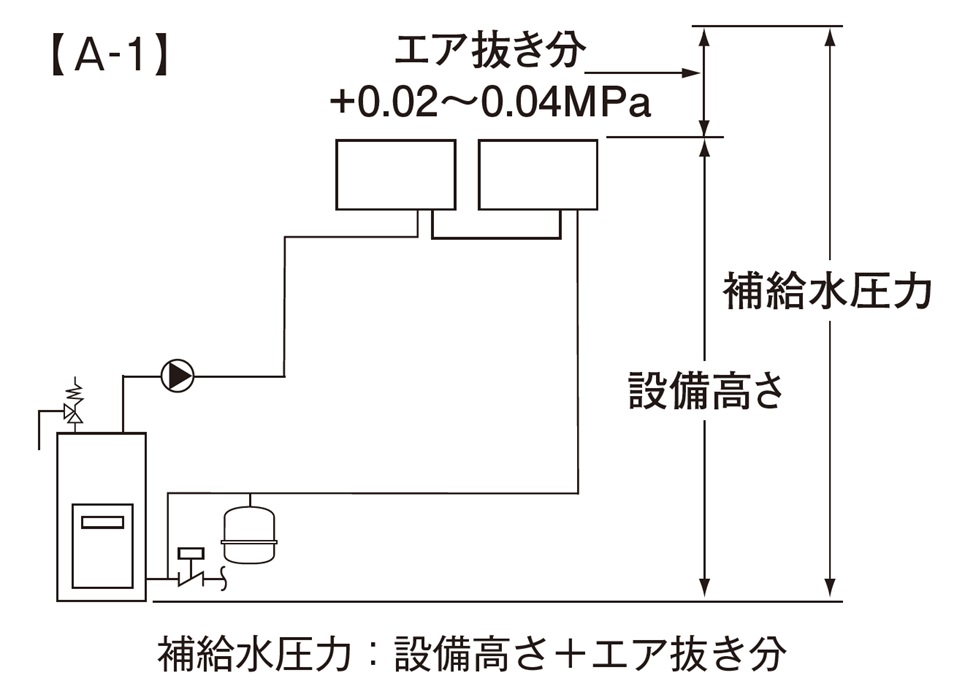

設備高さに、エア抜きに必要な0.02～0.04MPa程度の圧力を加え、補給水圧力を決定します。【A-1】

＜給湯システムの場合＞

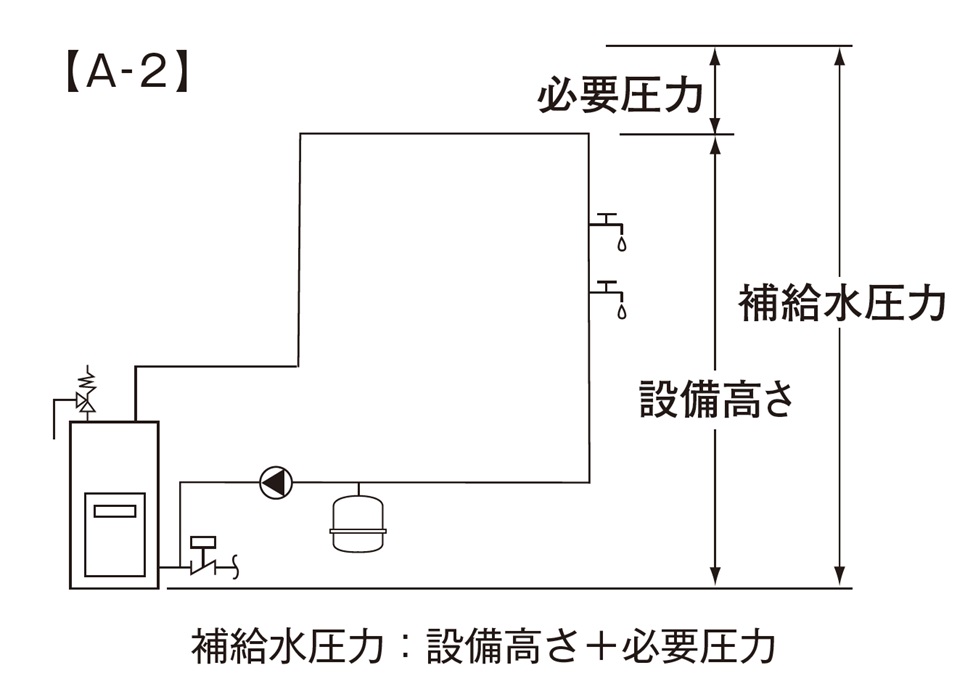

設備高さに、エア抜きに必要な0.02～0.04MPa程度の圧力を加え、補給水圧力を決定します。【A-２】

B. タンクチャージ圧力P1の決定

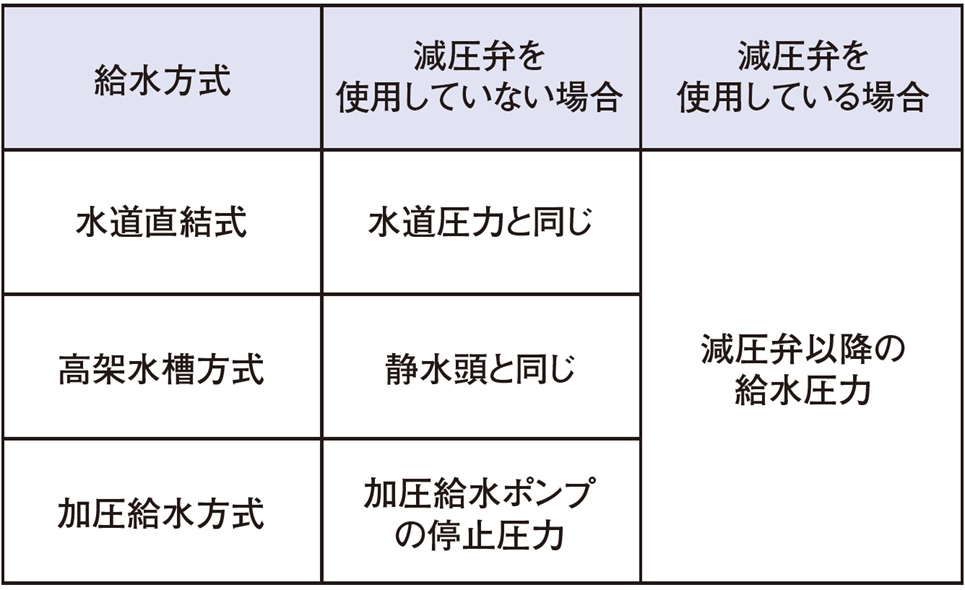

上記A項で決定した補給水圧力を、タンクチャージ圧力「P1」とします。給水方式ごとに補給水圧力の確認方法は、下表をご参照ください。

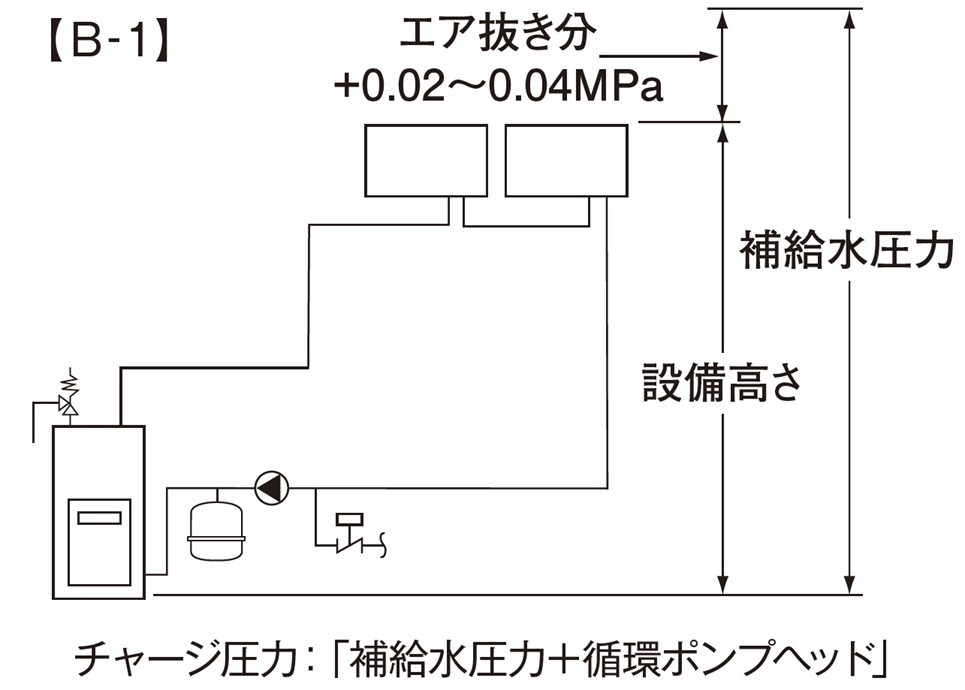

※注意： 循環ポンプ吸込み側に補給水、吐出側に膨張タンクが接続されている場合は、「補給水圧力＋循環ポンプヘッド」をチャージ圧力「P1」としてください。【B-1】

C.　膨張タンクにかかる最高圧力P2

循環ポンプ、補給水、安全弁、膨張タンクの位置関係で決まります。

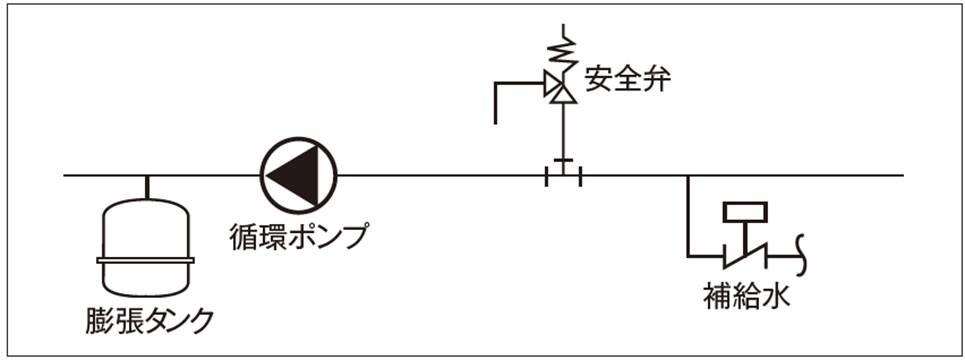

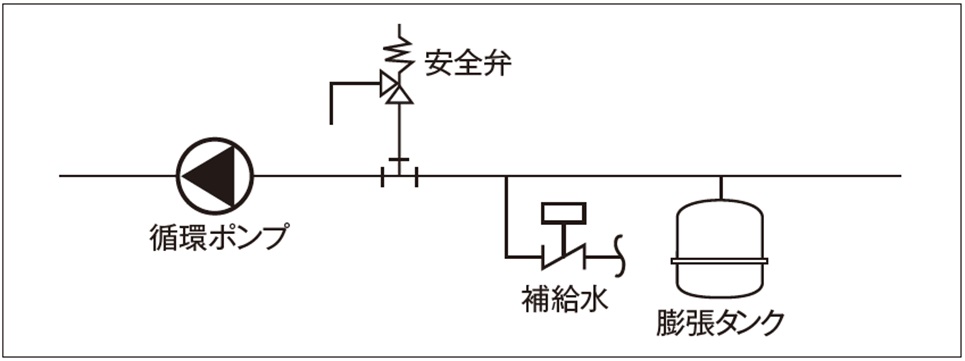

（１）P2＝安全弁セット圧力となる位置関係

安全弁作動時の圧力（安全弁セット圧力）が、膨張タンクにかかる最高圧力「P2」になります。

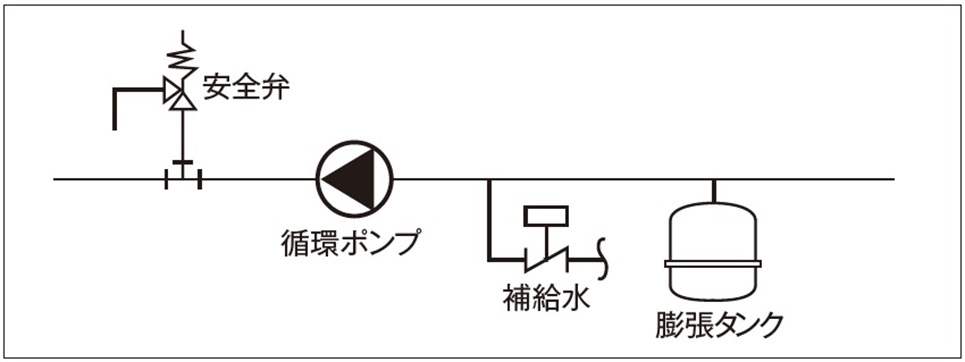

（２）P2＝「安全弁セット圧力－循環ポンプヘッド」となる位置関係

循環ポンプの吐出側に接続された安全弁の作動時圧力が、膨張タンクにかかる最高圧力「P2＝安全弁セット圧力－循環ポンプヘッド」となります。

D.　余裕率について

タンク容量が不足すると、膨張水を十分に吸収できず、安全弁が頻繁に作動してしまいます。これは空調設備の腐食を促進し、システムの寿命を短くする原因となります。タンク容量を計算する際には、必要最小限の容量だけで選定せず、表に示されている余裕率を考慮してください。また、水より膨張率の大きい不凍液を使用する場合は、不凍液の膨張係数表を用いて計算し、そのうえで表に記載された余裕率を見込むようにしてください。

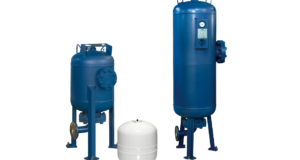

密閉形隔膜式膨張タンクの詳細はこちら
