密閉式膨張タンク：ダイヤフラム（ブラダー）ゴムのガス透過性について

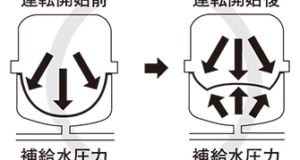

ダイヤフラム（ブラダー）ゴムのガス透過性について

使用しているゴムのガス透過性はごくわずかですが、ゼロではありません。つまり、ガス室のガスは時間の経過とともに少しずつ減少します。

ガス透過性は、ゴムの材質・温度・ガス室と水室の圧力差などの要因によって変化します。中でも温度依存性が高く、温度が10℃から80℃に上昇すると、ガス透過量は約20倍に増加します（公的機関による試験結果による）。

※上記の結果に基づき、ダイアフラム（ブラダー）の常用温度を70℃に規定しています。

膨張タンクのチャージ圧力は、下記の方法で必ず年に1回以上確認してください。圧力が低下している場合は、窒素ガスまたは空気を補充し、適切な圧力でご使用ください。

チャージ圧力の確認および調整方法

チャージ圧力は時間の経過とともに徐々に低下します。年に1回以上は、必ず確認および調整を行ってください。

膨張タンクは出荷時にチャージ圧力を調整していますが、配管接続後にチャージ圧力の確認および調整を行う手順は下記のとおりです。

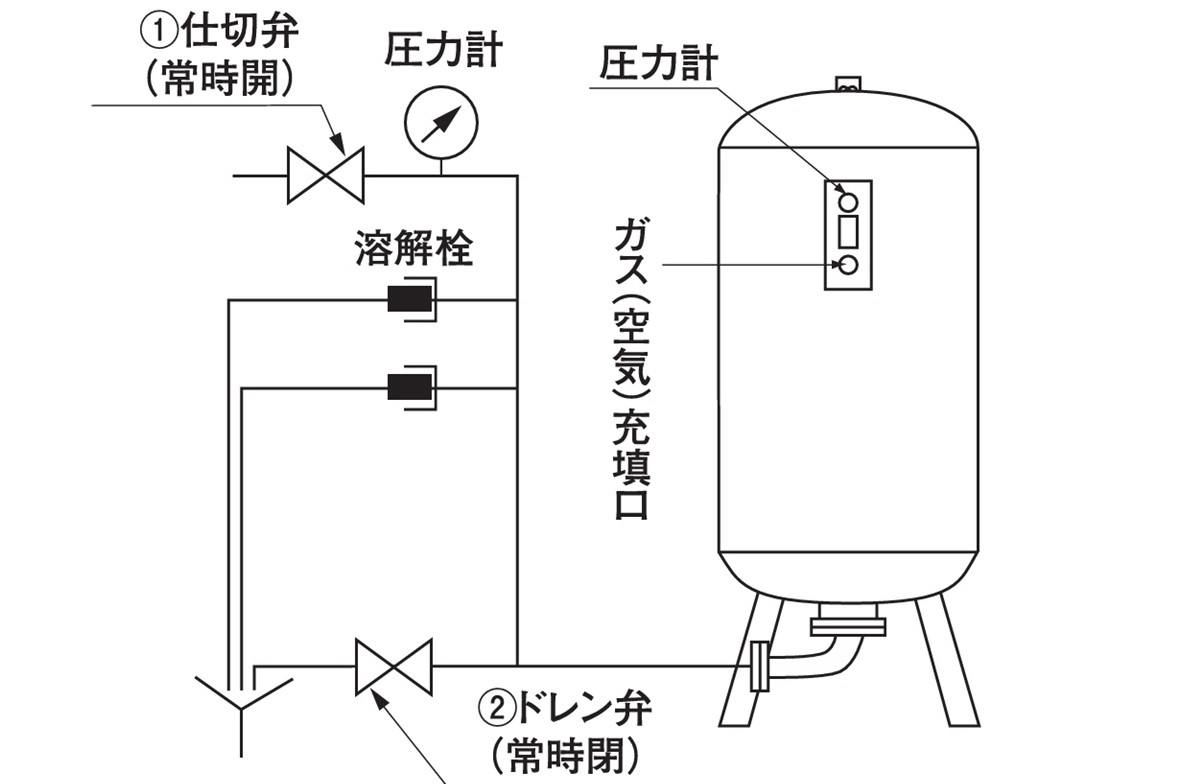

1．仕切弁①を閉じ、渡連弁②をゆっくり開けてシステム水を排水し、膨張タンクにシステム圧がかからないようにした上でチャージ圧力を確認します。

2．チャージ圧力を調整します。

• チャージ圧力を上げる場合ガス（空気）充填口のキャップを取り外し、自動車タイヤ用のエアチャックを用いて窒素ガス（または空気）を補充します。
• チャージ圧力を下げる場合ガス（空気）充填口のキャップを取り外し、中心の凸部を押して、膨張タンク内の窒素ガス（または空気）を排出します。

3．復旧作業を行います。

②ドレン弁を閉め、①仕切弁をゆっくりと開けて取出管の水張りを行い、作業を終了します。

• ※圧力計が付いていないタイプの場合は、自動車タイヤ用などの圧力計を用いてチャージ圧力を測定してください。
• ※ガス（空気）充填口のバルブコアは、JIS D 4211（自動車タイヤ用バルブコア）を使用しています。

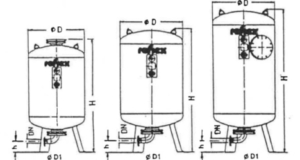

密閉形隔膜式膨張タンクの詳細はこちら
